Celdas robotizadas de Plegado
Integramos plegadoras hidráulicas de alta precisión con robótica industrial avanzada. Automatiza el plegado de piezas desde 110 toneladas con máxima repetitividad, programación offline 3D y riesgo cero para el operario.
100 – 600 tn
Potencia Adaptable
Software 3D
Programación Offline
±0.02 mm
Presición eje Y

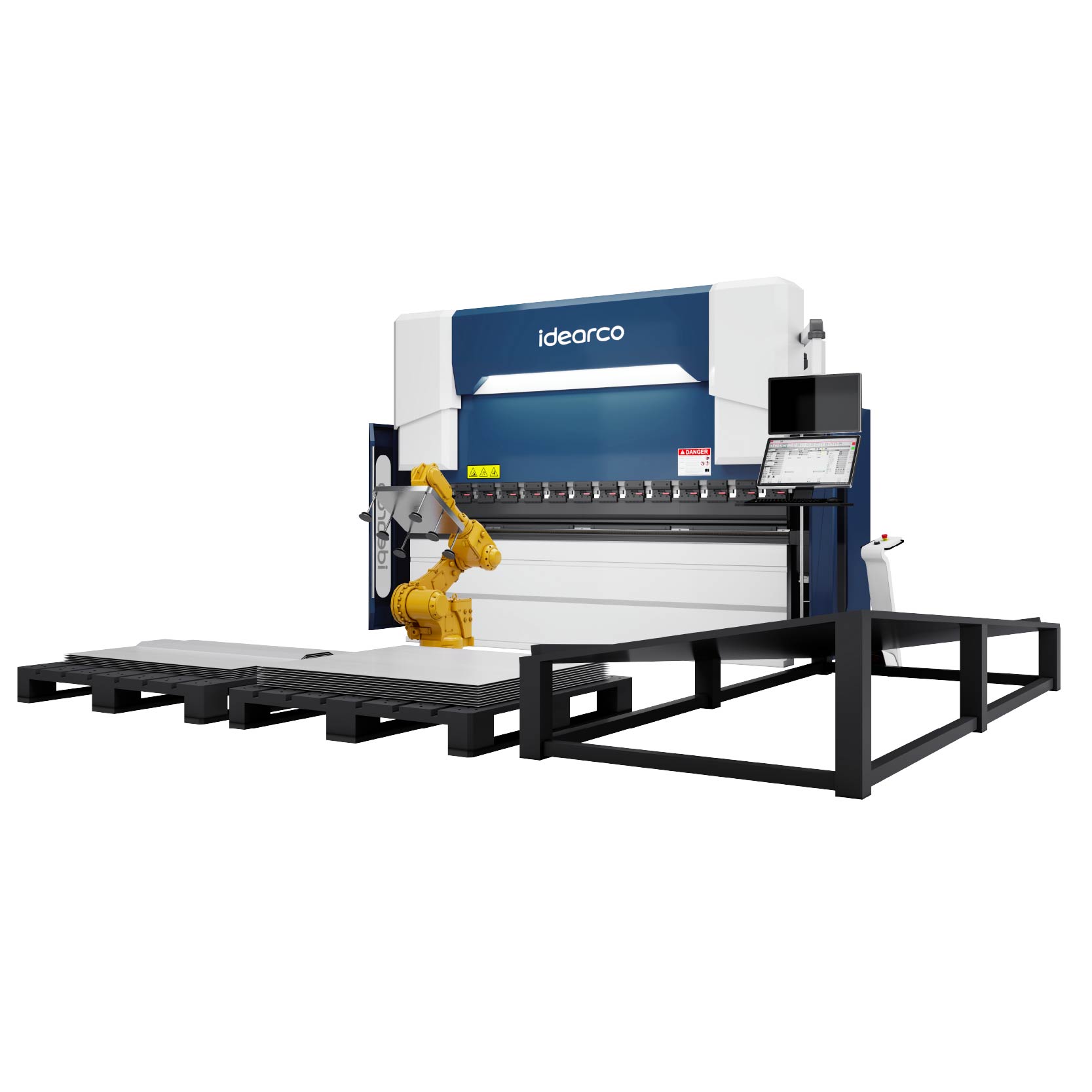

HPB-PR Series
Celda de plegado automatizada con robot.
Sistema de plegado CNC totalmente automatizado que integra una prensa plegadora profesional con robot industrial. Incorpora control CNC avanzado con programación gráfica 3D, permitiendo simulación completa del proceso, optimización de secuencias y máxima repetitividad. Cuenta con software offline, facilitando la programación externa y la integración dentro de líneas automatizadas de producción.
100 – 600 Tn
Fuerza de plegado
±0.02 mm
Precisión eje Y
4 – 6 ejes
Crowning
Calculá el tonelaje que necesitás
Indicá el largo que vas a plegar y el espesor de la chapa, y te mostramos el tonelaje de referencia recomendado para acero al carbono.
| Espesor | 1 metro | 2 metros | 3 metros | 4 metros |
|---|---|---|---|---|
| 2 mm | 16 t | 32 t | 48 t | 64 t |
| 3 mm | 24 t | 48 t | 72 t | 96 t |
| 4 mm | 32 t | 64 t | 96 t | 128 t |
| 6 mm | 48 t | 96 t | 144 t | 192 t |
| 8 mm | 64 t | 128 t | 192 t | 256 t |
| 10 mm | 80 t | 160 t | 240 t | 320 t |
Valores orientativos para acero al carbono (St37) con plegado al aire y matriz estándar (V = 8× espesor). El tonelaje real varía según el radio de plegado, el material y la matriz. Confirmamos cada caso con nuestro equipo técnico.
El ecosistema completo de plegado autónomo
Nuestra solución no es simplemente un robot frente a una máquina.
Es un sistema integral donde la cinemática del manipulador y el ciclo hidráulico de la prensa están sincronizados a la perfección.
Brazo Robot 6 Ejes
Manipulación ágil y segura
Toma la chapa del pallet, la posiciona en la matriz, acompaña la deformación durante el ciclo de plegado y apila la pieza terminada. Operación continua 24/7 sin riesgo ergonómico para los operadores.
Prensa Hidráulica
Potencia bruta y constancia
Estructuras dimensionadas para absorber el estrés de la producción ininterrumpida. Con capacidades desde 100 hasta 600 Toneladas y gargantas profundas de hasta 500 mm para piezas complejas.
Control ESA S875W
Programación 3D Offline
El cerebro de la celda. Permite simulación gráfica 3D completa y optimización de secuencias desde la oficina técnica. Evita paradas de máquina por setup y detecta colisiones antes del primer pliegue.
Sistemas de Sujeción
Adaptabilidad de lotes
Grippers y pinzas diseñados específicamente para chapa plana. Se ajustan a las dimensiones de cada pieza sin recambio manual, ideal para fábricas con alta mezcla de modelos de producción.
Construidas con marcas de referencia mundial
Cada máquina de la línea integra componentes de proveedores globales líderes en su especialidad, para garantizar precisión, durabilidad y disponibilidad de repuestos.
VÁLVULAS HIDRÁULICAS
SENSOR DE POSICIÓN
BOMBA HIDRÁULICA
SERVOMOTORES Y DRIVERS
CONTROLADOR CNC
COMPONENTES ELÉCTRICOS
Controladores ESA según tu necesidad
Todas nuestras plegadoras integran control CNC ESA (Esautomotion, Italia), con más de 60 años de experiencia en automatización industrial. Elegí el nivel de control según tu producción.
ESA S875W
Control CNC con programación gráfica 3D y simulación.
Pantalla
21" Color TFT LCD Full HD (1920×1080)
Programación
Gráfica 3D con simulación completa (EsaBend 3D)
Ejes
4 ejes, ampliable hasta 128
Detección de colisiones
Antes del movimiento físico
Importación CAD
SolidWorks, Solid Edge, Inventor, IGES/STEP 3D
Procesador
Intel i5 3.2 GHz · 8 GB DDR4
Sistema
Windows 10 IoT Enterprise
Offline
Programación externa y reporte de herramental
El fin de los cuellos de botella en conformado de chapa
Cero Accidentes
El plegado es riesgoso y físicamente demandante. El robot asume el trabajo pesado y peligroso, bajando la tasa de siniestralidad a cero.
Programación Offline
Tu oficina técnica diseña la secuencia y simula colisiones en 3D desde la PC, mientras la máquina sigue doblando chapa. No perdés tiempo de producción.
Producción Continua
Capacidad de dejar la celda alimentada con pallets de chapa virgen y que produzca durante la noche (turno fantasma).
Calidad Constante
El acompañamiento del robot es matemáticamente perfecto en cada doblez, eliminando deformaciones por mal manejo de la chapa.
Especificaciones técnicas
|
Característica
|
Descripción
|
|---|---|
|
Fuerza de plegado |
100 – 600 Ton |
|
Longitud de plegado |
3000 – 6000 mm |
|
Distancia entre columnas |
2500 – 5000 mm |
|
Profundidad de la garganta |
300 – 500 mm |
|
Carrera del pistón |
150 – 320 mm |
|
Altura de apertura |
450 – 600 mm |
|
Velocidad de trabajo |
10 – 15 mm/s |
|
Precisión eje Y |
±0.02 mm |
|
Sistema CNC |
ESA S875W con integración robotizada |
|
Configuración de ejes |
4 a 6 ejes + crowning |
|
Sistema de crowning |
Automático CNC |
|
Voltaje |
380 V |
|
Frecuencia |
50 Hz |
Integramos marcas de referencia mundial
Elegís la marca de robot que ya tenes estandarizada en planta, para no cambiar de repuestos ni de capacitación.
KUKA
BRAZO ROBOT
FANUC
BRAZO ROBOT
YASKAWA
BRAZO ROBOT
STEP
BRAZO ROBOT
Resolvé tus dudas antes de cotizar
Contanos qué plegas y lo dimensionamos
Dejanos tus datos y un asesor técnico te contacta para recomendarte la configuración ideal para tu producción.
✓ Análisis de planos sin cargo
✓ Definición de tonelaje exacto (100 a 600 Ton)
✓ Ingeniería e integración garantizada
