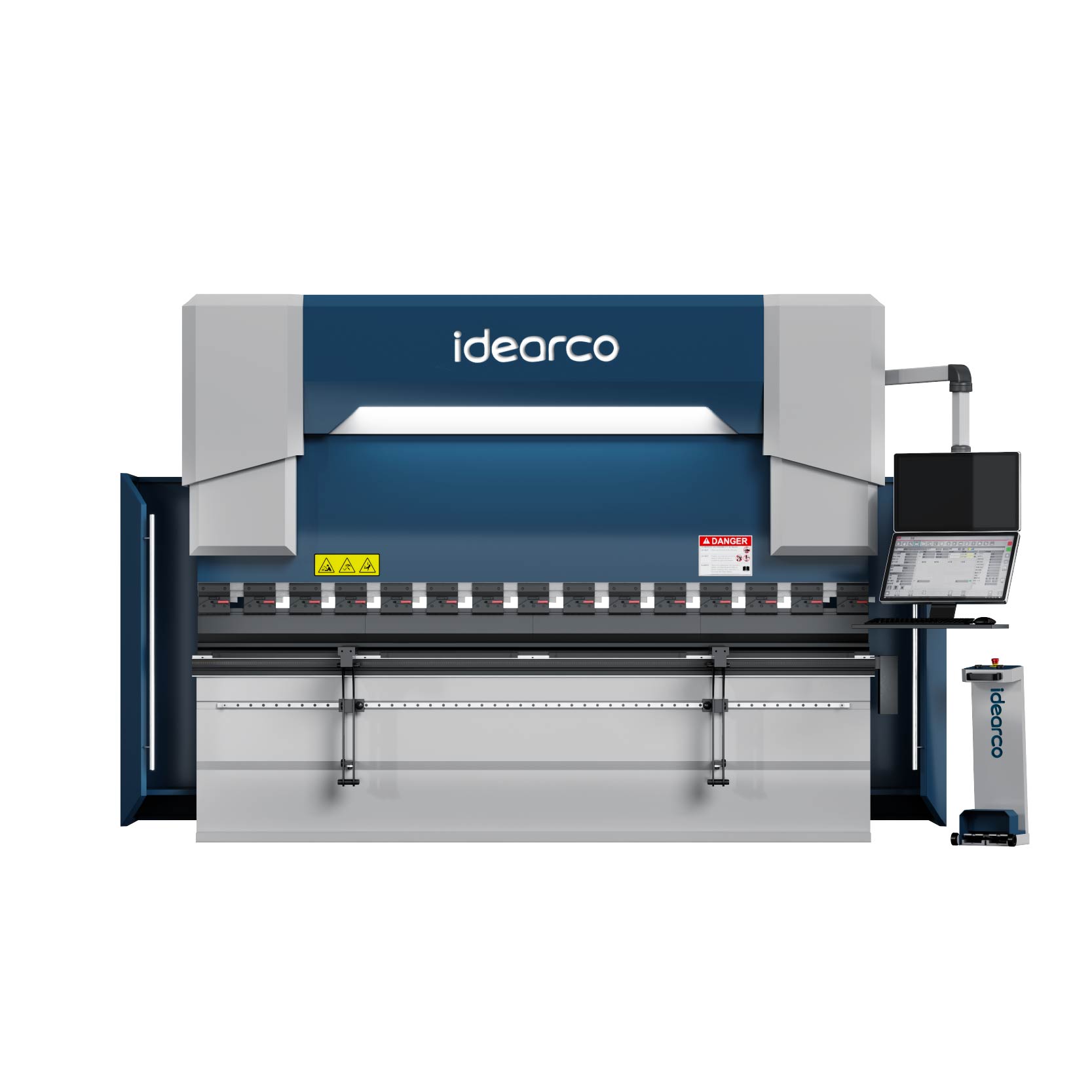

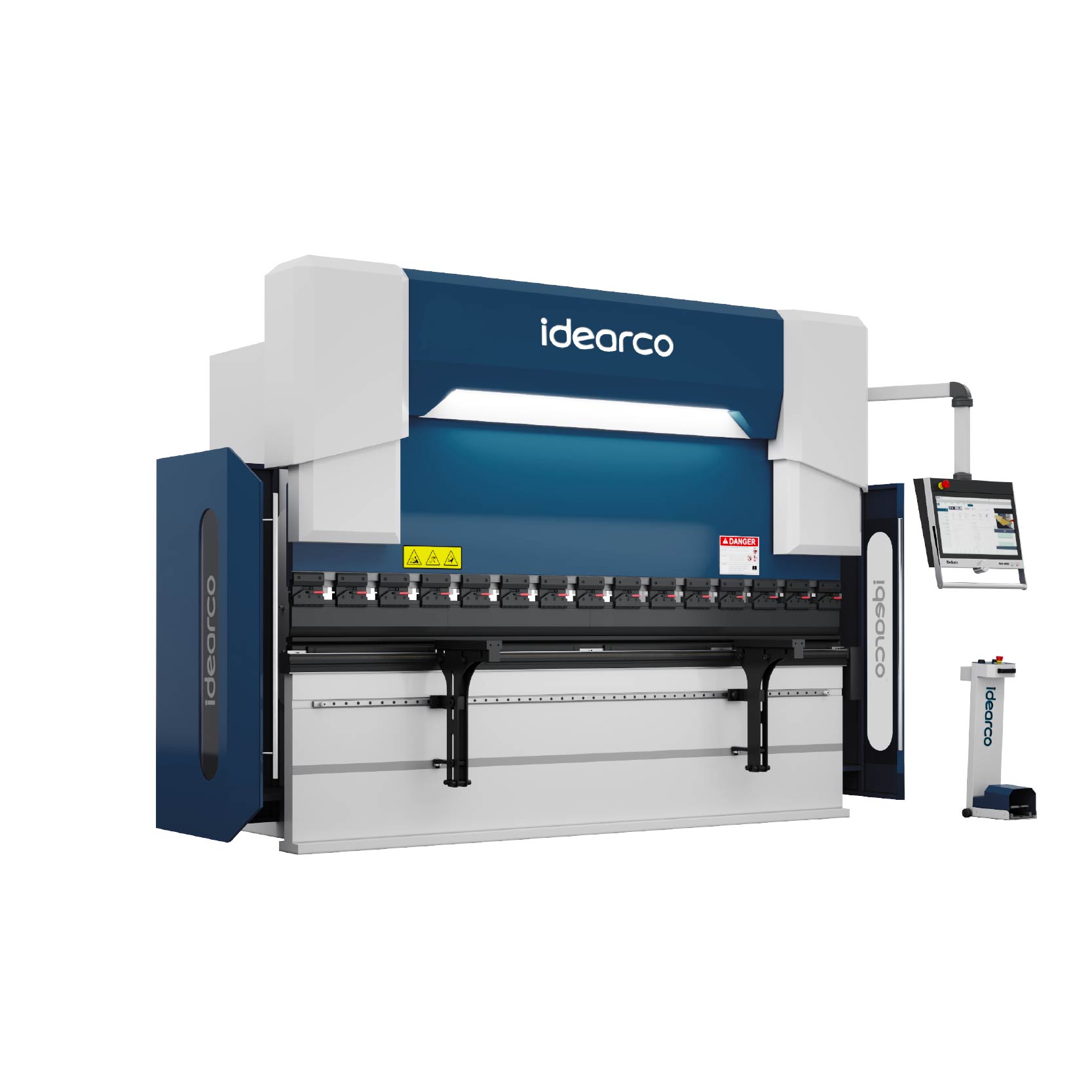

HPB-P Series
Plegadora hidráulica CNC de alta precisión.
Prensa plegadora CNC de alto rendimiento diseñada para aplicaciones industriales exigentes. Integra control CNC avanzado con programación gráfica 3D, permitiendo simular piezas, optimizar secuencias de plegado y reducir errores en producción. Dispone además de software offline, facilitando la programación externa y mejorando la eficiencia operativa en entornos de alta productividad.
63 – 600 Tn
Fuerza de plegado
±0.02 mm
Precisión eje Y
4 – 6 ejes
Crowning
Calculá el tonelaje que necesitás
Indicá el largo que vas a plegar y el espesor de la chapa, y te mostramos el tonelaje de referencia recomendado para acero al carbono.
| Espesor | 1 metro | 2 metros | 3 metros | 4 metros |
|---|---|---|---|---|
| 2 mm | 16 t | 32 t | 48 t | 64 t |
| 3 mm | 24 t | 48 t | 72 t | 96 t |
| 4 mm | 32 t | 64 t | 96 t | 128 t |
| 6 mm | 48 t | 96 t | 144 t | 192 t |
| 8 mm | 64 t | 128 t | 192 t | 256 t |
| 10 mm | 80 t | 160 t | 240 t | 320 t |
Valores orientativos para acero al carbono (St37) con plegado al aire y matriz estándar (V = 8× espesor). El tonelaje real varía según el radio de plegado, el material y la matriz. Confirmamos cada caso con nuestro equipo técnico.
Construidas con marcas de referencia mundial
Cada máquina de la línea integra componentes de proveedores globales líderes en su especialidad, para garantizar precisión, durabilidad y disponibilidad de repuestos.
VÁLVULAS HIDRÁULICAS
SENSOR DE POSICIÓN
BOMBA HIDRÁULICA
SERVOMOTORES Y DRIVERS
CONTROLADOR CNC
COMPONENTES ELÉCTRICOS
Controladores ESA según tu necesidad
Todas nuestras plegadoras integran control CNC ESA (Esautomotion, Italia), con más de 60 años de experiencia en automatización industrial. Elegí el nivel de control según tu producción.
ESA S875W
Control CNC con programación gráfica 3D y simulación.
Pantalla
21" Color TFT LCD Full HD (1920×1080)
Programación
Gráfica 3D con simulación completa (EsaBend 3D)
Ejes
4 ejes, ampliable hasta 128
Detección de colisiones
Antes del movimiento físico
Importación CAD
SolidWorks, Solid Edge, Inventor, IGES/STEP 3D
Procesador
Intel i5 3.2 GHz · 8 GB DDR4
Sistema
Windows 10 IoT Enterprise
Offline
Programación externa y reporte de herramental
Características que definen la precisión
Nuestras plegadoras CNC están diseñadas para soportar regímenes de trabajo pesado bajo estándares estrictos de repetibilidad.
Compensación de flexión (Crowning / Bombé automático)
Al plegar piezas largas o de gran espesor, la estructura sufre una deflexión natural en el centro. El sistema de compensación controlado por CNC la contrarresta en tiempo real, garantizando un ángulo idéntico a lo largo de toda la chapa.
Topes traseros 2 ejes de alta velocidad
Soluciones de 2 ejes (X, R). Permite procesar pestañas asimétricas y geometrías complejas sin reposicionar manualmente la chapa.
Controladores gráficos de última generación
Pantallas táctiles con simulación de plegado en 2D , detección de colisiones antes del movimiento físico y programación offline desde la oficina técnica.
Sincronización electrónica de ejes Y1-Y2
Los cilindros hidráulicos izquierdo y derecho se sincronizan de forma electrónica, calculando automáticamente la fuerza, el desarrollo de la chapa y el orden óptimo de los pliegues.
¿Por qué plegado CNC, y por qué IDEARCO?
Precisión repetible
El control CNC asegura el mismo ángulo de plegado en cada pieza, de la primera a la última, sin ajustes manuales.
Menos setup, más producción
La programación CNC reduce los tiempos de preparación entre trabajos, ideal para lotes variados.
Fuerza hidráulica constante
El sistema hidráulico aplica tonelaje uniforme en todo el largo, para plegados parejos incluso en chapa gruesa.
Repuestos y servicio en Argentina
Soporte técnico local y disponibilidad de repuestos en el país.
No dependés del exterior para operar.
Casos de uso de alta exigencia
Nuestros sistemas de plegado CNC atienden las demandas de los entornos fabriles más rigurosos de Argentina.
Gabinetes eléctricos y línea blanca
Plegado complejo de cajas, tableros y paneles donde los cierres perimetrales exigen tolerancias milimétricas para asegurar la estanqueidad.
Carrocerías y remolques
Conformado de perfiles largos de alta resistencia para camiones y tolvas agrícolas que requieren consistencia estructural a lo largo de 4 o 6 metros.
Estructuras metálicas especiales
Producción de perfiles a medida, conductos de ventilación y bandejas portacables con optimización geométrica.
Especificaciones técnicas
|
Característica
|
Descripción
|
|---|---|
|
Fuerza de plegado |
63 – 600 Ton |
|
Longitud de plegado |
2500 – 6000 mm |
|
Distancia entre columnas |
2100 – 5000 mm |
|
Profundidad de la garganta |
250 – 500 mm |
|
Carrera del pistón |
100 – 320 mm |
|
Altura de apertura |
400 – 600 mm |
|
Velocidad de trabajo |
10 – 15 mm/s |
|
Precisión eje Y |
±0.02 mm |
|
Sistema CNC |
ESA S875W |
|
Configuración de ejes |
4 a 6 ejes + crowning |
|
Sistema de crowning |
Automático CNC |
|
Voltaje |
380 V |
|
Frecuencia |
50 Hz |
