Plegadoras hidráulicas con precisión milimétrica
Plegadoras hidráulicas CNC de alta precisión para chapa. Calculá el tonelaje que necesitás según lo que plegás. Asesoramiento técnico y servicio en Argentina.
32 – 600 Ton
Fuerza de plegado
±0.02 mm
Precisión eje Y
2 a 6 ejes
+ crowning
Calculá el tonelaje que necesitás
Indicá el largo que vas a plegar y el espesor de la chapa, y te mostramos el tonelaje de referencia recomendado para acero al carbono.
| Espesor | 1 metro | 2 metros | 3 metros | 4 metros |
|---|---|---|---|---|
| 2 mm | 16 t | 32 t | 48 t | 64 t |
| 3 mm | 24 t | 48 t | 72 t | 96 t |
| 4 mm | 32 t | 64 t | 96 t | 128 t |
| 6 mm | 48 t | 96 t | 144 t | 192 t |
| 8 mm | 64 t | 128 t | 192 t | 256 t |
| 10 mm | 80 t | 160 t | 240 t | 320 t |
Valores orientativos para acero al carbono (St37) con plegado al aire y matriz estándar (V = 8× espesor). El tonelaje real varía según el radio de plegado, el material y la matriz. Confirmamos cada caso con nuestro equipo técnico.
¿Por qué plegado CNC, y por qué IDEARCO?
Precisión repetible
El control CNC asegura el mismo ángulo de plegado en cada pieza, de la primera a la última, sin ajustes manuales.
Menos setup, más producción
La programación CNC reduce los tiempos de preparación entre trabajos, ideal para lotes variados.
Fuerza hidráulica constante
El sistema hidráulico aplica tonelaje uniforme en todo el largo, para plegados parejos incluso en chapa gruesa.
Repuestos y servicio en Argentina
Soporte técnico local y disponibilidad de repuestos en el país.
No dependés del exterior para operar.
Una plegadora para cada necesidad
Tres series según nivel de automatización y tonelaje. Desde la plegadora estándar hasta la celda de plegado robotizada. Consultá por la que se ajusta a tu producción.
Comparativa técnica de las tres series
|
Especificación
|
HPB-S
|
HPB-P |
HPB-PR |
|---|---|---|---|
|
Fuerza de plegado |
32 – 300 Ton |
63 – 600 Ton |
100 – 600 Ton |
|
Longitud de plegado |
2500 – 5000 mm |
2500 – 6000 mm |
3000 – 6000 mm |
|
Distancia entre columnas |
2100 – 4000 mm |
2100 – 5000 mm |
2500 – 5000 mm |
|
Profundidad de la garganta |
250 – 500 mm |
250 – 500 mm |
300 – 500 mm |
|
Carrera del pistón |
100 – 250 mm |
100 – 320 mm |
150 – 320 mm |
|
Altura de apertura |
400 – 575 mm |
400 – 600 mm |
450 – 600 mm |
|
Velocidad de trabajo |
10 – 15 mm/s |
10 – 15 mm/s |
10 – 15 mm/s |
|
Precisión eje Y |
±0.05 mm |
±0.02 mm |
±0.02 mm |
|
Sistema CNC |
ESA S929 |
ESA S875W |
ESA S875W + robot |
|
Configuración de ejes |
2 ejes + crowning |
4-6 ejes + crowning |
4-6 ejes + crowning |
|
Sistema de crowning |
Manual o motorizado |
Automático CNC |
Automático CNC |
|
Programación |
Gráfica 2D |
Gráfica 3D |
Gráfica 3D + simulación |
|
Voltaje/Frecuencia |
380 V / 50 Hz |
380 V / 50 Hz |
380 V / 50 Hz |
Especificaciones según catálogo oficial IDEARCO. Los rangos varían según el modelo específico dentro de cada serie.
Dos controladores ESA según tu necesidad
Todas nuestras plegadoras integran control CNC ESA (Esautomotion, Italia), con más de 60 años de experiencia en automatización industrial. Elegí el nivel de control según tu producción.

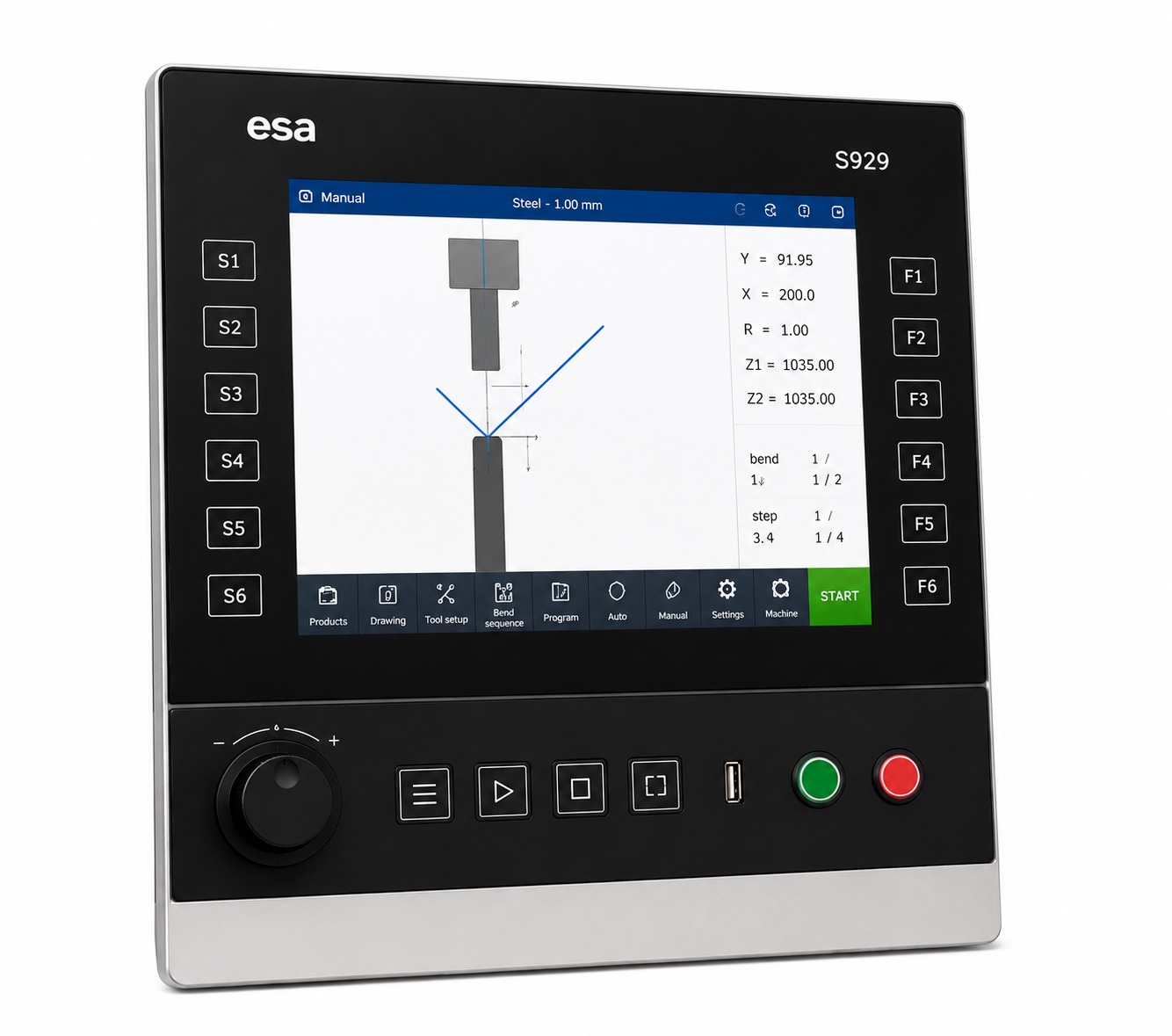

ESA S929
Control CNC con programación gráfica 2D
· Pantalla
10.1" LCD TFT táctil (1024×600)
· Programación
Gráfica 2D de la pieza
· Ejes
Hasta 4 + crowning hidráulico
· Cálculo automático
Fuerza de plegado y crowning
· Corrección de ángulos
Base de datos según material y herramienta
· Sistema
Linux real time
· Conectividad
Ethernet, USB, EtherCat
· Offline
Programación desde PC con software de simulación

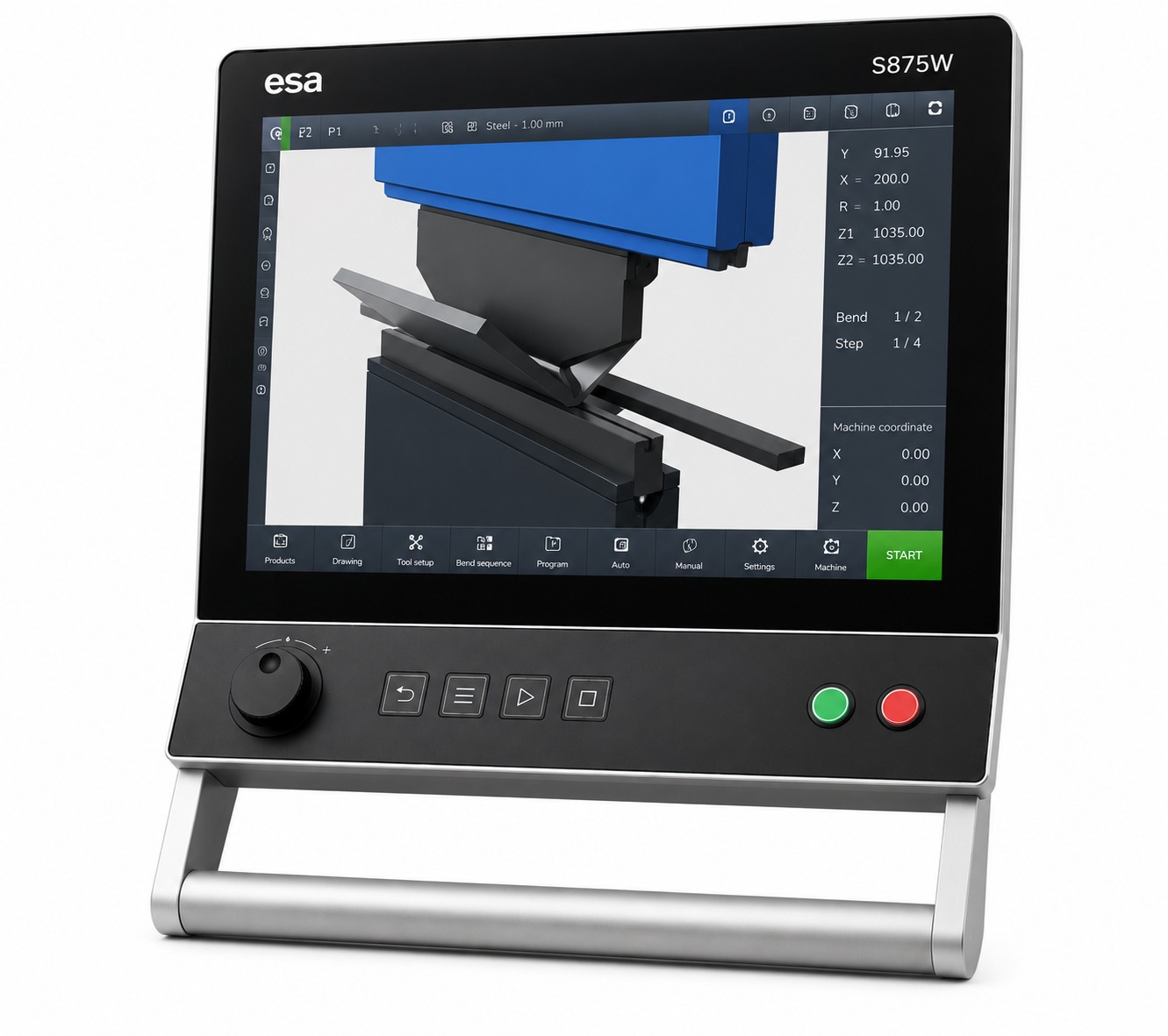

ESA S875W
Control CNC con programación gráfica 3D y simulación.
Pantalla
21" Color TFT LCD Full HD (1920×1080)
Programación
Gráfica 3D con simulación completa (EsaBend 3D)
Ejes
4 ejes, ampliable hasta 128
Detección de colisiones
Antes del movimiento físico
Importación CAD
SolidWorks, Solid Edge, Inventor, IGES/STEP 3D
Procesador
Intel i5 3.2 GHz · 8 GB DDR4
Sistema
Windows 10 IoT Enterprise
Offline
Programación externa y reporte de herramental
Casos de uso de alta exigencia
Nuestros sistemas de plegado CNC atienden las demandas de los entornos fabriles más rigurosos de Argentina.
Gabinetes eléctricos y línea blanca
Plegado complejo de cajas, tableros y paneles donde los cierres perimetrales exigen tolerancias milimétricas para asegurar la estanqueidad.
Carrocerías y remolques
Conformado de perfiles largos de alta resistencia para camiones y tolvas agrícolas que requieren consistencia estructural a lo largo de 4 o 6 metros.
Estructuras metálicas especiales
Producción de perfiles a medida, conductos de ventilación y bandejas portacables con optimización geométrica.
Retorno de inversión: menos ensayos, mayor rentabilidad
Cero piezas de prueba
Optimización del personal
Payback de 16 a 22 meses
Características que definen la precisión
Nuestras plegadoras CNC están diseñadas para soportar regímenes de trabajo pesado bajo estándares estrictos de repetibilidad.
Compensación de flexión (Crowning / Bombé automático)
Al plegar piezas largas o de gran espesor, la estructura sufre una deflexión natural en el centro. El sistema de compensación controlado por CNC la contrarresta en tiempo real, garantizando un ángulo idéntico a lo largo de toda la chapa.
Topes traseros multi-eje de alta velocidad
Desde soluciones de 2 ejes (X, R) hasta sistemas avanzados de 4 o 6 ejes (X1, X2, R1, R2, Z1, Z2). Permite procesar pestañas asimétricas y geometrías complejas sin reposicionar manualmente la chapa.
Controladores gráficos de última generación
Pantallas táctiles con simulación de plegado en 2D y 3D, detección de colisiones antes del movimiento físico y programación offline desde la oficina técnica.
Sincronización electrónica de ejes Y1-Y2
Los cilindros hidráulicos izquierdo y derecho se sincronizan de forma electrónica, calculando automáticamente la fuerza, el desarrollo de la chapa y el orden óptimo de los pliegues.
Construidas con marcas de referencia mundial
Cada máquina de la línea integra componentes de proveedores globales líderes en su especialidad, para garantizar precisión, durabilidad y disponibilidad de repuestos.
VÁLVULAS HIDRÁULICAS
SENSOR DE POSICIÓN
BOMBA HIDRÁULICA
SERVOMOTORES Y DRIVERS
CONTROLADOR CNC
COMPONENTES ELÉCTRICOS
